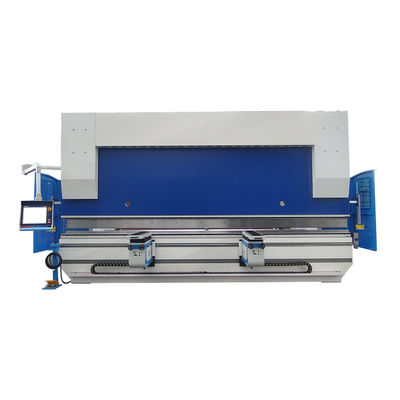

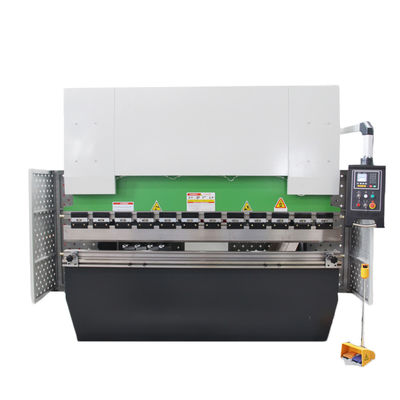

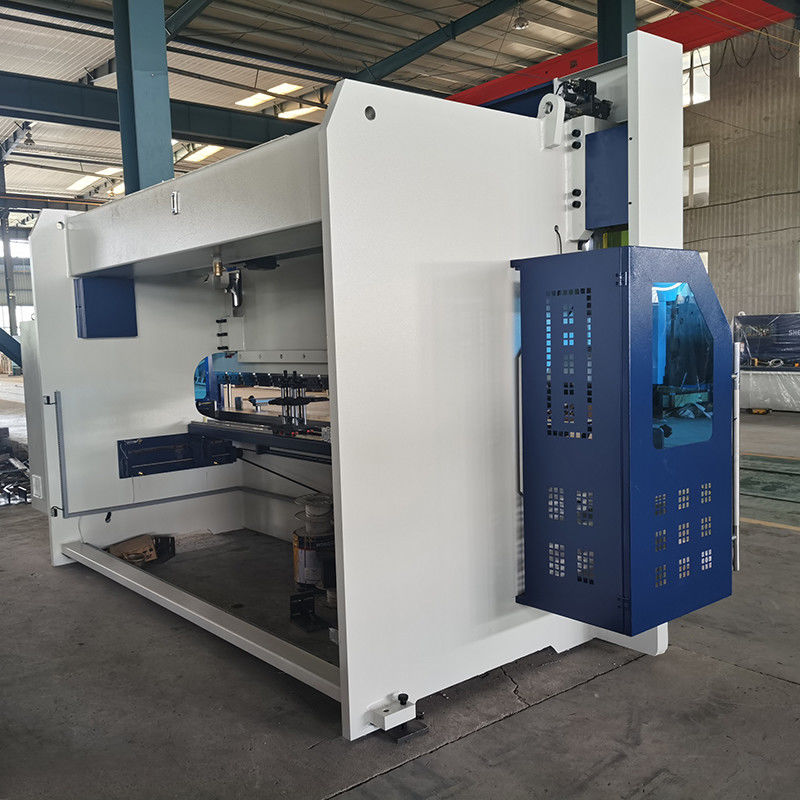

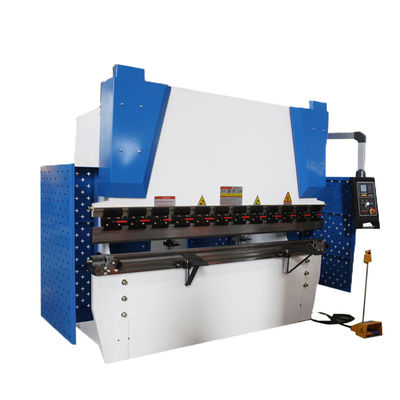

giętarka do blach, serwo-hydrauliczna prasa krawędziowa, w pełni automatyczna falcerka cnc,
Giętarka do blach składanych charakteryzuje się wysoką wydajnością i dużą dokładnością pracy, przy użyciu różnych kształtów górnej i dolnej formy, może być gięta w różne kształty artefaktów, skok na raz może być do gięcia formowania blachy, po wielu gięcie można uzyskać bardziej złożone w kształcie przedmiotu obrabianego, po wyposażeniu w odpowiedni sprzęt można również wykonać stempel.
Struktura produktu
1. Wykorzystanie metody analizy UG (element skończony), projektowanie optymalizacji komputerowej, piękny wygląd.
2. Maszyna przyjmuje konstrukcję spawalniczą z blachy stalowej, z wystarczającą wytrzymałością i sztywnością, przekładnią hydrauliczną, aby zapewnić, że praca nie będzie spowodowana zmianami grubości płyty lub niewłaściwym doborem rowka formy "V" spowodowanym poważnym przeciążeniem, dodatkowo , maszyna ma stabilną pracę, łatwą obsługę, niski poziom hałasu, bezpieczną i niezawodną charakterystykę.
3. Blok mechaniczny jest ustawiony w cylindrze olejowym, aby zapewnić powtarzalną dokładność pozycjonowania bloku ślizgowego do dolnego punktu martwego, aby zapewnić spójność kąta gięcia podczas masowej produkcji.
4. Zintegrowane odpuszczanie jest stosowane w celu wyeliminowania naprężeń wewnętrznych, a rama maszyny jest przetwarzana przez wytaczarkę podłogową i frezarkę CNC, aby zapewnić precyzję powierzchni montażowej cylindra olejowego, szyny prowadzącej i stołu roboczego.
5. Cała rama powinna być odrdzewiona i spryskana farbą antykorozyjną.
Struktura suwaka roboczego
1. Maszyna przyjmuje sterowanie hydrauliczne i elektryczne, skok suwaka można dowolnie regulować i ma specyfikacje działania, takie jak ruchy impulsowe, półautomatyczne, automatyczne itp. Zastosowanie specyfikacji impulsowania może ułatwić testowanie i regulację formy.
2. Konstrukcja giętarki do góry, podwójne cylindry olejowe pracujące w tym samym czasie, zrównoważona praca, wygodna, bezpieczna (serwomotor reguluje skok cylindra osi Y, wyposażony w system DA41 i programowanie kąta).
3. na dole martwego punktu, gdy funkcja kalandrowania, aby zapewnić dokładność obrabianego przedmiotu.
4. Pod warunkiem odpowiednich norm krajowych, dokładność kąta gięcia plus lub minus 45 ´.(norma JB/ t22572-2011)
5. Dzięki funkcji kontroli powolnego zejścia operator może lepiej kontrolować obrabiany przedmiot.
Układ hydrauliczny
1. Układ hydrauliczny (Bosch rexroth, Niemcy) może realizować czynności szybkiego zjeżdżania, powolnego zjeżdżania, gięcia prędkości roboczej, szybkiego powrotu i podnoszenia oraz szybkiego zatrzymania zjeżdżalni w procesie opuszczania.
2. Pompa zębata SUNNY jest przystosowana do pompy olejowej, która może wytrzymać wysokie ciśnienie i niski poziom hałasu.
3. Rurociąg naftowy przyjmuje kombinację niemieckiego złącza bagnetowego i ocynkowanej rury ciągnionej na zimno, a pierścień uszczelniający nie wymaga wymiany, aby przezwyciężyć zjawisko wycieku oleju.
4. Japońska firma NOK została wybrana jako pierścień uszczelniający, z dobrą wydajnością uszczelniania, niezawodną pracą i długą żywotnością.
5. Maszyna może pracować w sposób ciągły pod obciążeniem znamionowym, układ hydrauliczny nie ma wycieków i jest stale stabilny z wysoką precyzją.
Kontrola synchronizacji suwaka
Synchronizacja skoku suwaka maszyny do gięcia, zastosowanie mechanicznego i hydraulicznego mechanizmu synchronizacji, prosta konstrukcja, stabilna i niezawodna, przy wymaganej dokładności synchronizacji maszyny, na ogół nie wymagają regularnej konserwacji, aby utrzymać długotrwałe użytkowanie.
Po zatrzymaniu
1. Serwomotor napędza regulację tylnego ustalacza.
2. Śruba oporowa jest pozycjonowana za pomocą precyzyjnej śruby kulowej i podparta bardzo precyzyjną liniową szyną prowadzącą.
Napęd synchroniczny z paskiem synchronicznym typu 3.H, wysoka dokładność transmisji, niski poziom hałasu.
4. Przyjmij regulowany palec zatrzymujący w górę iw dół z większą precyzją i przesuwaj go w lewo iw prawo przez podwójną liniową szynę prowadzącą na belce, co zapewnia precyzję przesuwania palca zatrzymującego do dowolnej części z lewej i prawej strony.
System DA41
System sterowania przyjmuje system sterowania DA41S firmy DELEM w Holandii. Jego cechy techniczne są następujące:
1. Oś X, sterowanie silnikiem serwo tylnego zatrzymania, precyzja sterowania 0,1 mm;
2. Oś Y, sterowanie serwomotorem kąta gięcia, precyzja sterowania 0,01 mm;
3. Obliczanie głębokości osi Y
4. Licznik czasu pracy maszyny
.Liczba uderzeń
6. Wyłącz funkcję pamięci;
7.100 miejsca do przechowywania programów, każdy program ma 25 kroków roboczych
8. Szybki dostęp do strony powierzchniowej, bardzo wygodni operatorzy maszyn
9. Posiada funkcję kontroli ucieczki materiału i ustawienia parametrów formy;
10. Wyświetlacz ciekłokrystaliczny LCD o wysokiej rozdzielczości, modny wygląd panelu, przyjazny interfejs obsługi;
11. Unikalna koncepcja projektowania klawiszy skrótów, programowanie i wybór formy, programowanie i modyfikacja procesu gięcia
Szwajcaria Podwójny kontroler serwo Cyb-touch 8
1. Szwajcaria Cyb-touch 8 podwójny kontroler serwo;
2.Kontrola kontrolera i regulacja osi X, Y.
3.Serwonapędy sterujące osiami X,Y.
4. Śruba kulowa HIWIN i prowadnica liniowa z dokładnością 0,05 mm
5. Wspornik przedni
6.Niemiecki blok zaworów hydraulicznych Bosch Rexroth.
7. Niemieckie złącze rurowe EMB.
8. Niemcy Główny silnik Siemens
9.Francja Schneider elektryka.
10. Hydrauliczne i elektryczne zabezpieczenie przed przeciążeniem
11 Górne i dolne matryce (86 °, R0,6 mm, materiał: 42CrMo)
|
Sterownik Estun E21
* Swobodnie programowalny współczynnik całkowy
* Automatyczna kontrola pozycjonowania
* Przesunięcie naddatku wrzeciona
Wewnętrzny przekaźnik czasowy
* Licznik zapasów
* Wyświetlacz położenia tylnego zderzaka, rozdzielczość 0,05 mm
|
|
|
Seria dotykowa Delem DA-50
Sterowanie prasą krawędziową serii DA-50 Touch oferuje nowoczesne, kompaktowe i wszechstronne rozwiązania dla wydajnej ekonomicznej prasy krawędziowej
Aplikacje.
Programowanie graficzne i rozwiązania programowania numerycznego oparte na najnowocześniejszym sterowaniu prasą krawędziową umożliwiają optymalne
elastyczność.Opcjonalna seria DA-60 Touch |
Cybelec CybTouch 8,12,15,Szwajcaria
CybTouch jest specjalnie zaprojektowany do pras krawędziowych CNC.
Posiada intuicyjny i żywy kolorowy ekran dotykowy oraz wysoką integrację funkcji.Jego solidna konstrukcja jest dostępna w wersji panelowej lub obudowy. Dzięki dużym klawiszom, pomocy online, uproszczonemu oprogramowaniu i wielu innym automatycznym funkcjom, które stale prowadzą operatora,
Koncepcja otwartej architektury CybTouch dla zapewnienia funkcjonalności specyficznej dla klienta.Przyjazne dla użytkownika programowanie z łatwością dzięki
koncepcja „programowania intuicyjnego”. |
|
Esautomotion S630,S640,S650,Włochy
Inteligentne serce oprogramowania zaprojektowanego specjalnie do gięcia bije we wszystkich naszych VIS-600 i 800 CNC, gwarantując tym samym wyjątkową wydajność przy każdym rodzaju obróbki.
Opracowane ad hoc zgodnie z potrzebami każdego klienta, nasze oprogramowanie „pod klucz” umożliwia wizualizację zarówno 2D, jak i 3D, jednocześnie optymalizując wszystkie sekwencje gięcia.
Dzięki wyjątkowej filozofii FLED (Fast LEearning Design) firmy Esautomotion znacznie upraszcza i przyspiesza pracę operatora maszyny. |
|
| |
Opcjonalna instalacja
Jednostka chłodzenia oleju
Kurtyna świetlna
Ochrona laserowa
Wsparcie z przodu Auto Follow
Gięcie Robotów |
Dedykowany przełącznik nożny
Przełącznik nożny KACON w Korei Południowej, poprawiający żywotność i czułość operacyjną.Z wyłącznikiem awaryjnym, podziałką góra-dół.Spraw, aby praca maszyny była bezpieczniejsza i łatwiejsza.
Może być również wyposażony w wielofunkcyjny wahacz Z1, oś Z2, sterowanie ręczne osi R. |
|
|
Różne narzędzia do pras krawędziowych
Zoptymalizowany projekt może sprawić, że gięcie będzie prostsze i wydajniejsze.Narzędzia do pras krawędziowych 42CrMo lub C45 o wysokiej częstotliwości hartowania, są trwałe.Można wybrać specjalną obróbkę azotowania powierzchni, aby zapobiec rdzewieniu i pięknemu wyglądowi.Specjalne stemple i vdies można dostosować do obrabianego przedmiotu, a YUAN zapewnia kompletny zestaw rozwiązań. |
Doskonały układ hydrauliczny
Zintegrowany układ hydrauliczny, szybka reakcja.Niska awaryjność sprawia, że maszyna pracuje bezpiecznie, wydajnie i stabilnie. Całość
Seria standard wyposażona jest w ocynkowaną rurę ciągnioną na zimno oraz niemieckie złącze rurowe typu tulejkowego.Zmniejsz ryzyko wycieku oleju
o 50% w porównaniu z rurami gumowymi i spawanymi bez szwu.A może być dłuższa żywotność. |
|
Parametry:
|
Model obrabiarki
|
WC67K-100T/3200
|
|
Ciśnienie nominalne
|
1000 kN
|
|
Długość gięcia,
|
3200 mm
|
|
Odległość między kolumnami
|
2600 mm
|
|
Głębokość gardła i ust
|
320 mm
|
|
Maksymalna wysokość otwarcia
|
400mm
|
|
Maksymalne ciśnienie w systemie
|
25Mpa
|
|
Dokładność ruchu suwaka
|
Dokładność pozycjonowania
|
±0,05 mm
|
|
Powtarzalna dokładność pozycjonowania
|
±0,02 mm
|
|
Moc silnika głównego
|
Moc
|
7,5 kW
|
|
Prędkość
|
1500 obr/min
|
|
CNCSystem
|
Model
|
DA41S
|
|
Pompa olejowa
|
Model
|
NB3-16
|
|
Precyzja gięcia
|
Kąt
|
±1°
|
|
Prostota
|
±0,7 mm/m²
|
