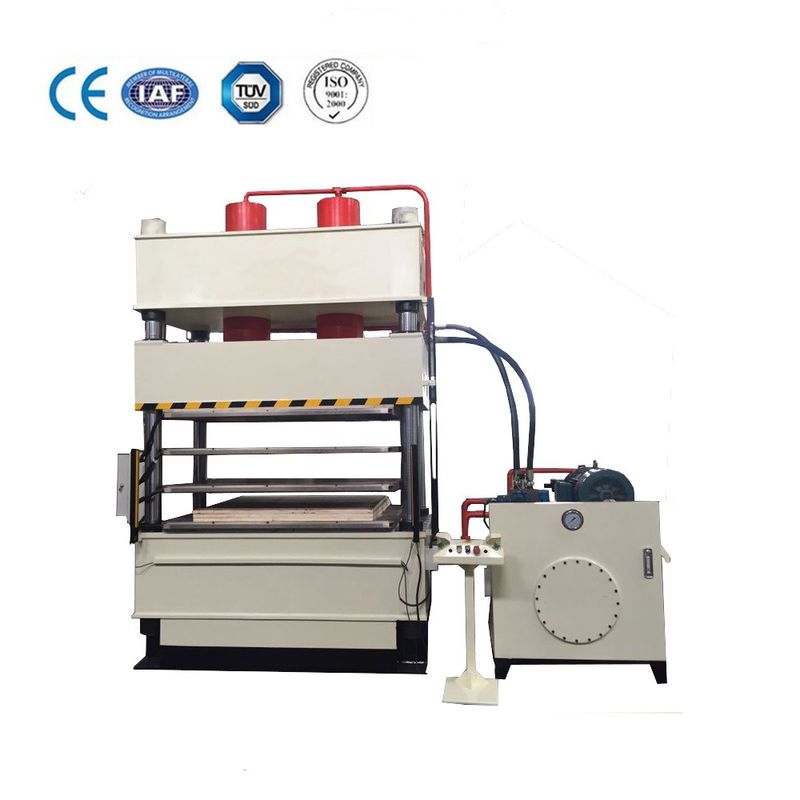

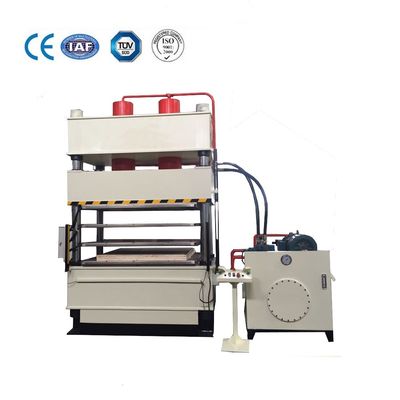

PLC Metal Powder Forming Prasa hydrauliczna Metalurgia Powder Hydraulic Press 500Ton

Prasa hydrauliczna do formowania proszków metalowych Prasa hydrauliczna do metalurgii proszków

Prasa hydrauliczna do metalurgii proszków jest również nazywana prasą hydrauliczną do formowania suchego proszku.Ta seria pras hydraulicznych to głównie prasy hydrauliczne, charakteryzujące się szybkim formowaniem, niskim zużyciem energii, jednolitą strukturą produktu i dobrą wytrzymałością.

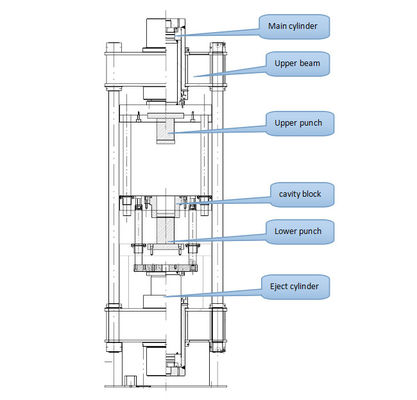

Rama formy

1) Podstawa formy jest wykonana głównie ze stali 40Cr i 45 # poprzez kucie, toczenie i dokładne szlifowanie, aby zapewnić wystarczającą stal i precyzję dopasowania.Powierzchnia prowadząca przyjmuje zróżnicowanie materiałowe, aby chronić powierzchnię przed ścieraniem, takie jak miedziana tuleja prowadząca.Z Cr.

2) Górna część formy ramy formy to pojedynczy górny stempel, a górny stempel jest bezpośrednio przymocowany do górnego suwaka stempla;forma żeńska jest zamocowana w szablonie negatywowym, a w procesie tłoczenia wykonywane jest zarówno aktywne tłumienie pływania, jak i wymuszone tłumienie pływania.Dowolnie wybrane „sproszkowanie”, pływające tłumienie, opóźnienie utrzymywania ciśnienia, opóźnienie uwalniania ciśnienia itp. mogą być realizowane podczas prasowania.Podczas przesuwania proszku górna i dolna pływająca forma negatywowa unoszą się synchronicznie z górnym stemplem.

3) Metoda odformowania ma ogólne odformowanie i odformowanie ochronne do wyboru;żeńska pleśń i dolna część mają jednoczesne odkształcanie, a żeńska pleśń jest wyciągana w dół, aby bezpośrednio uwolnić formę, a aktywne uwalnianie żeńskiej formy jest korzystne dla lepszej ochrony produktu przed łatwym uszkodzeniem.

4) Wysokość podawania, wysokość prasowania produktu i pozycja wyjmowania z formy wykorzystują czujnik przemieszczenia do wykrywania położenia i dokładności sterowania programem PLC oraz z mechanicznym ograniczeniem urządzenia.

5) Kompozytowy materiał niemetaliczny jest instalowany na połączeniu między pływającą płytą a blokiem wnękowym ramy formy, a kompozytowy materiał niemetaliczny jest izolowany w stopce podającej i leju magazynowym, a wszystkie części metalowe są nie styka się z proszkiem surowca,.

System zywieniowy

1. System podawania będzie miał 6 lejów, a każdy lej załaduje inny surowiec.

2. Zasobnik można obracać i ma dobre uszczelnienie.

3.Automatyczne ładowanie surowców, co 5-10 uderzeń.

4. Ilość roboczą zbiornika można ustawić na HMI, 1,2,3 … 10, pracując razem.

5. Sześć dużych lejów zostanie zainstalowanych na górze maszyny, każdy lej może załadować 15 kg proszku.

Filar

Kolumny prowadzące (słupki) będą wykonane ze stali kutej na gorąco C45 i pokryte twardą powłoką chromową o grubości 0,08 mm.I wykonaj hartowanie i odpuszczanie.

Standardy produkcyjne

Główny korpus

Projekt całej maszyny przyjmuje projekt optymalizacji komputerowej i analizy z elementem skończonym.Wytrzymałość i sztywność sprzętu są dobre, a wygląd jest dobry.Wszystkie spawane części korpusu maszyny są spawane przez wysokiej jakości blachę stalową Q345B, która jest spawana dwutlenkiem węgla, aby zapewnić jakość spawania.

Cylinder
