Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUAN |
Orzecznictwo: | CE,ISO,UV |
Numer modelu: | 2200x6000mm |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 6000-25000USD |
Szczegóły pakowania: | drewniane pudło |
Czas dostawy: | 25 dni |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 50 zestawów |
Nazwa: | Gantry CNC do cięcia płomieniem i plazmą | Typ silnika: | Typ silnika |
---|---|---|---|
Napięcie: | 220V/380V | Dotyczy przemysłowe: | Zakład produkcyjny |
System sterowania: | FastCam lub dostosowany | Materiał do cięcia: | Metal Stal nierdzewna Stal węglowa Aluminium |
High Light: | Maszyna do cięcia plazmą powietrzną 6000 mm / min,maszyna do cięcia plazmą powietrzną UL,sprzęt do cięcia łukiem plazmowym 12 m |

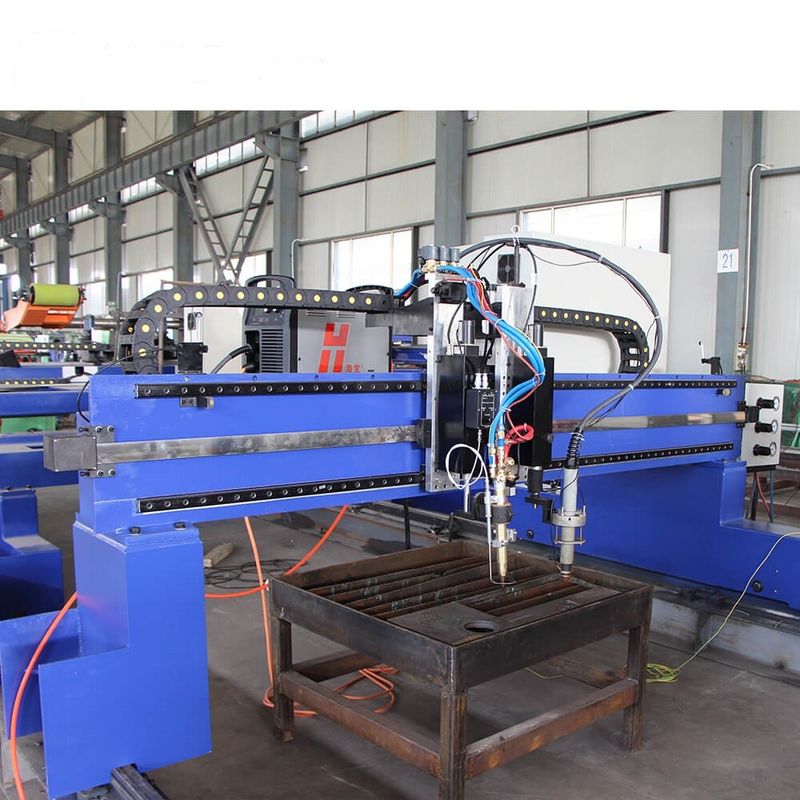

Gantry CNC do cięcia płomieniem i plazmą na 12 metrów
Wytrzymała konstrukcja ramy typu gantry, belka przyjmuje spawaną konstrukcję skrzynkową, bez deformacji, wysokowydajny napęd dwustronny, zwarta konstrukcja, ogólne odpuszczanie, całkowicie eliminuje naprężenia spawalnicze, gruby i atmosferyczny wygląd, stabilną i niezawodną wydajność, która to najbardziej standard w branży maszyn do cięcia.Uniwersalna maszyna do cięcia CNC o rozpiętościach poprzecznych 3m, 4m, 5m, 6m|8m i innych specyfikacjach, obie z napędem dwustronnym, dwuosiowa prowadnica liniowa, standard dla rozstawu bocznego 4m, efektywny zasięg cięcia: 3,2m Długość szyny wzdłużnej może być zindywidualizowana metoda cięcia pojedynczym płomieniem lub pojedynczym plazmą z automatycznym zapłonem;można go również dodać do trybu cięcia płomieniowego i plazmowego.Długość szyny wzdłużnej wynosi 2m na sekcję.Szynę przedłużającą można skonfigurować zgodnie z wymaganiami użytkownika, a rozpiętość belki można rozszerzyć.Wiele palników lub skosów można ciąć zgodnie z wymaganiami użytkownika.
Parametry:
Przedmiot | Specyfikacja | ||||
Pozioma przestrzeń toru (mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
Efektywna szerokość cięcia (mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
Całkowita szerokość (mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
Tryb cięcia | tylko płomień, tylko plazma, płomień i plazma | ||||
Metoda jazdy | napęd zębatkowy dla osi X i Y | ||||
Tryb jazdy | jazda dwustronna | ||||
Grubość cięcia płomieniowego | 6-200mm | ||||
Grubość cięcia plazmowego | 0-50mm (w zależności od źródła zasilania plazmy) | ||||
Prędkość cięcia | 0-6000mm/min | ||||
Pusta prędkość skoku | 0-10000mm/min | ||||
Automatyczny kontroler wysokości | pojemnościowa regulacja wysokości do cięcia płomieniowego | ||||
regulacja wysokości napięcia łuku do cięcia plazmowego |
Aplikacje
Ta maszyna służy głównie do precyzyjnego cięcia dużych płyt.Jest to rodzaj sprzętu do cięcia i cięcia o wysokiej wydajności i oszczędności energii, który może znacznie poprawić stopień wykorzystania i wydajność cięcia blach stalowych.Ta maszyna może pracować nieprzerwanie bez zatrzymywania się przez długi czas.Może ciąć stal niskowęglową (cięcie płomieniowe) i metale nieżelazne (cięcie plazmowe), takie jak stal wysokowęglowa, stal nierdzewna, aluminium, miedź itp. Jest szeroko stosowany w maszynach, samochodach, przemyśle stoczniowym, petrochemii, wojsku, metalurgii , lotnictwo, kocioł, zbiornik ciśnieniowy i inne branże.EL, lokomotywa itp. Wszystkie specyfikacje i komponenty naszej maszyny do cięcia CNC mogą być dostosowane na życzenie.Jako producent i dostawca maszyn do cięcia CNC, oferujemy maszyny do cięcia CNC, maszyny do cięcia płomieniowego, podwodne maszyny do cięcia plazmą. Desktopowa maszyna do cięcia CNC i wiele innych maszyn CNC.Nasze produkty posiadają certyfikaty ISO9001 i CE i są eksportowane do wielu krajów w Europie i Azji Południowo-Wschodniej. Mamy dostęp do wygodnych środków transportu drogą lądową, morską i powietrzną.
Struktura stojaka
Belka poprzeczna przyjmuje niemiecką technologię Messel i ramę suwnicową, co może lepiej wyeliminować skręcanie.Belka poprzeczna to nieprostokątna konstrukcja rurowa o konstrukcji stalowej skrzynkowej.Po spawaniu jest całkowicie wyżarzany w celu wyeliminowania naprężeń wewnętrznych, aby nie odkształcił się przy długotrwałym użytkowaniu.Stabilna konstrukcja ramy sprawia, że precyzja cięcia jest wyższa, a prędkość cięcia szybsza.
|
|
Przewodnik

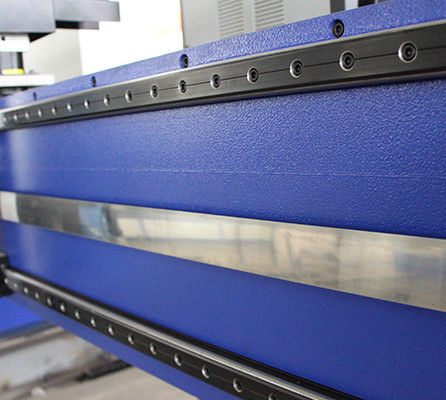

Prowadnica pozioma przyjmuje krajową lub importowaną prowadnicę liniową z podwójną osią z wysoką precyzją i dobrym prowadzeniem.
Prowadnica wzdłużna z powierzchnią szlifierską wykonaną ze specjalnego metalu charakteryzuje się wysoką dokładnością mechaniczną i odpornością na zużycie.
|
|
System napędu serwo
Używamy systemu serwonapędów Panasonic, który posiada funkcję wykrywania pozycji znaków, wysoką precyzję oraz krótki czas przyspieszania.Układ napędowy wykorzystuje oryginalny japoński reduktor planetarny, którego błędy wejściowe i wyjściowe wynoszą tylko 16 łuków.Tymczasem w konstrukcji przekładni poprzecznej i wzdłużnej dodano automatyczne urządzenie do kompensacji luzu, aby umożliwić konstrukcji przekładni dokładne wykonanie instrukcji wydawanych przez system CNC.
|
|
Mechaniczne urządzenie transmisyjne
Wszystkie mechaniczne systemy przekładni przyjmują zazębienie precyzyjnego koła zębatego i zębatki z dokładnością obróbki klasy 7 normy krajowej.
|
|
Oprogramowanie do zagnieżdżania
Wybierz wspólną krawędź, mostek, ciągłe cięcie, mikropołączenia i inne procesy cięcia, aby poprawić stopień wykorzystania blachy i wydajność cięcia.
|
|
System operacyjny
Korzystając z najlepszego systemu operacyjnego Shanghai Jiaotong University lub innych światowej klasy systemów wyznaczonych przez użytkowników, ma wielojęzyczną funkcję menu, stabilną i niezawodną, wysoką dokładność sterowania, ochronę pamięci punktów przerwania zasilania itp.
|
|
Urządzenie do podnoszenia palnika tnącego
Stojak do podnoszenia palnika do cięcia służy do realizacji automatycznego podnoszenia palnika do cięcia.Korpus podnoszący ciężkiego palnika do cięcia realizuje górny i dolny ruch miernika poprzez ruch łożyska liniowego pomiędzy osiami prowadzącymi.Gniazdo latarki posiada również funkcję antykolizyjną 360 stopni i chroni bezpieczeństwo latarki w całym obszarze roboczym.Cały korpus do podnoszenia ciężkiego palnika tnącego ma trzy tryby podnoszenia: ręczny, elektryczny i automatyczny.
|
|
Manometr i zawór nadmiarowy
Manometr i zawór sterujący są zainstalowane w górnej części centralnego panelu sterowania, dzięki czemu operator może regulować i sprawdzać ciśnienie gazu zgodnie z optymalnym stanem podczas cięcia.Panel posiada przełącznik do obsługi elektrozaworu, który można regulować ręcznie i sterować automatycznie za pomocą systemu sterowania numerycznego.
|
|
Zasilanie tnące
Opcjonalne źródła prądu plazmowego do cięcia różnych materiałów.
|
Opcjonalna konfiguracja
Urządzenie do cięcia ukosów
Nieskończona obrotowa maszyna do cięcia rowków nadaje się do cięcia rowków V, Y, X i K przedmiotów o różnych kształtach liniowych lub krzywych.Unikalna konstrukcja mechanizmu płynów zapewnia dużą wygodę.
|
|
Proste urządzenie do cięcia płomieniem
Proste urządzenie do cięcia płomieniowego można zainstalować z tyłu suwnicy bramowej CNC, aby ukończyć proste cięcie metalu ze stali węglowej.
|
