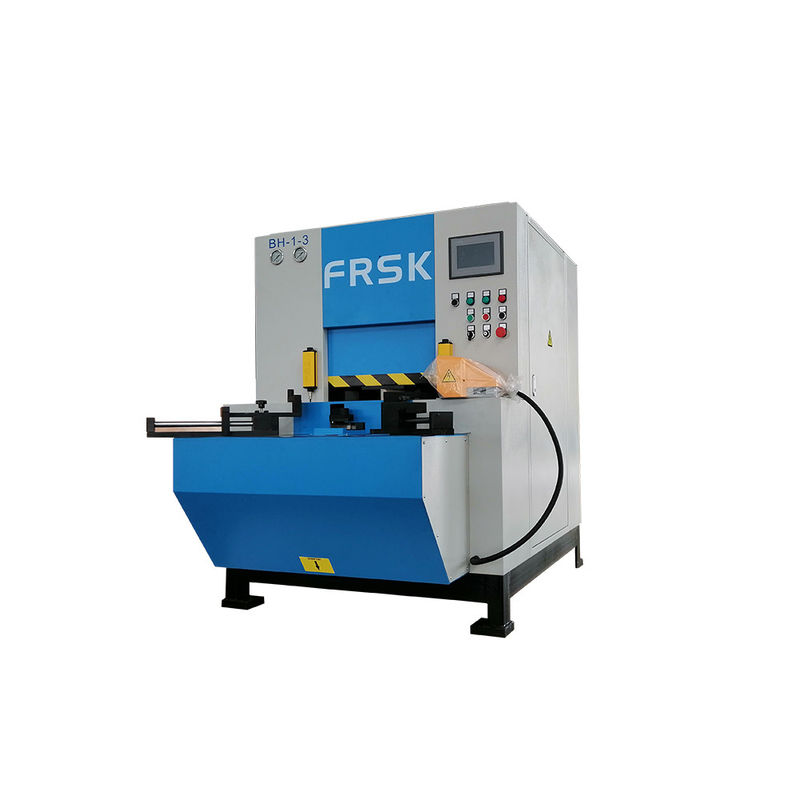

Szczegóły Produktu:
Zapłata:
|
Stal miękka: | 0,5-3 mm | Glin: | 1-3 mm |
---|---|---|---|
S.Arkusz: | 0,5-2,5 mm | Wysokość krawędzi: | 15-30 mm |
Formowanie Długość: | >140 mm | Szerokość formowania: | >140 mm |
Parametry | Wartość | |
Stal miękka | 0,5-3 mm | |
Materiał | Glin | 1-3mm |
Stal nierdzewna | 0,5-2,5 mm | |
Wysokość krawędzi | 15-30 mm | |
Długość | >=140mm | |
Formowanie wymiar | Szerokość | >=140mm |
Promień formowania narożnika | 1,5-50 mm | |
Czas formowania naroży | 10s | |
Obróbka | 1 zestaw narzędzi do formowania narożników + 1 zestaw narzędzi do cięcia narożników; | |
Kontroler | Ekran dotykowy + Mitsubishi PLC | |
Serwomotor do formowania szczeliny | Panasonic | |
Rozmiar | 1560X1330X1600mm |
Znaki maszynowe:
1. Po pierwsze, sterownik CNC to ekran dotykowy + PLC do kontrolowania szczeliny narzędzia i procesu pracy.
2. Serwomotor + rolka kontrolna śruby kulowej do kwadratowej szczeliny narzędzia w zależności od grubości płyty.
3. Następnie stacja hydrauliczna napędza wałek, aby zakończyć formowanie.
4. Kwadratowa podpora wewnętrzna ma 4 narożniki.każdy narożnik może mieć inny promień wewnętrzny w zależności od grubości;
5. Na pewno bardziej zależy nam na ochronie ludzi.Optyczna kurtyna bezpieczeństwa ochroni operatora w obszarze operacyjnym.
6. Pneumatyczne drzwi bezpieczeństwa są wyposażone w płytę ochronną dla górnej powierzchni panelu przedmiotu obrabianego.tak, że drzwi automatycznie otwierają się/zamykają zgodnie z procesem pracy.
7. Z drugiej strony kompaktowy hydrauliczny blok zaworów zapewnia maszynie wystarczającą siłę roboczą i łatwą konserwację.
8. W drugim kroku hydrauliczne nożyce narożne odetną krawędź złomu po uformowaniu narożnika;
9. Ogólnie rzecz biorąc, dwustopniowy przełącznik nożny może sterować formowaniem naroży i cięciem naroży złomu;
10. Dwa regulowane ramiona podtrzymujące pomogą operatorowi w łatwym manipulowaniu większym panelem arkusza i perfekcyjnym wykończeniu formowania narożników.
11. Zwłaszcza istnieje specjalna konstrukcja prowadząca do formowania narożników o wysokiej krawędzi;
Zalety maszyny do formowania naroży CNC:
KONIEC Z SPAWANIEM, SZLIFOWANIEM/POLEROWANIEM, SZLIFOWANIEM!

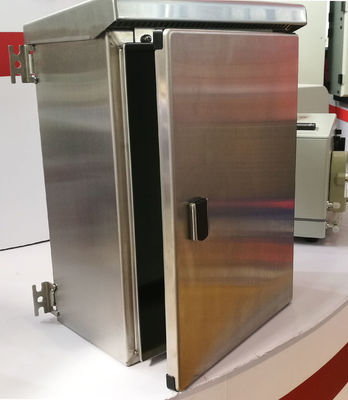

PRODUKCJA SERII DO FORMOWANIA NAROŻNIKÓW PŁYT METALOWYCH!
ŁATWA OBSŁUGA I OCHRONA CZŁOWIEKA!
