Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUAN |
Orzecznictwo: | CE,ISO,UV |
Numer modelu: | NC-3000X10000 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 8000-16000 USD |
Szczegóły pakowania: | drewniane pudło |
Czas dostawy: | 25 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 50 zestawów |
Nazwa: | Cięcie plazmowe CNC | Model: | NC-3000X10000 |
---|---|---|---|
Napięcie: | 220V/380V/440V | Śruba kulkowa: | Szyna Hiwin Square z Tajwanu |
Aplikacje: | Cięcie metalu | Spółka: | Fabryka Wycinarki Plazmowej CNC |
High Light: | Produkcja Maszyna do cięcia metalu plazmowego CNC,maszyna do cięcia plazmowego CNC 200A,automatyczna maszyna do cięcia plazmowego 380V |

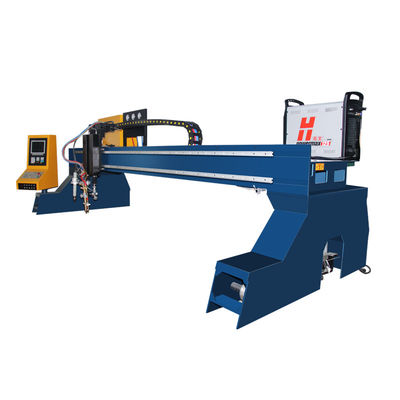

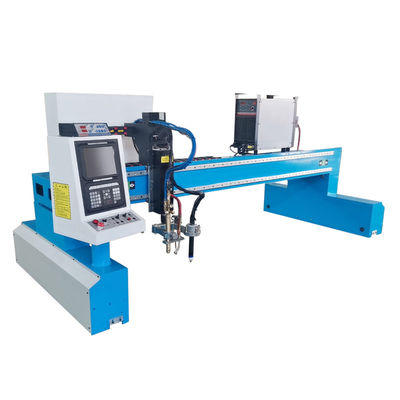

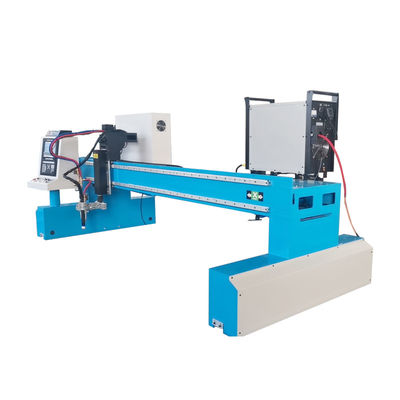

Fabryka w Chinach Gorąca sprzedaż Maszyna do cięcia plazmowego CNC Cena Płomień gazowy Płomień plazmowy do metalu
Ta seria maszyn do cięcia to urządzenie o wysokiej wydajności i wysokiej wydajności, które wykorzystuje typ bramowy, podwójny napęd i łączy sterowanie CNC.Maszyna ta wykorzystuje zaawansowany system CNC z zagranicy, m.in. hiszpańskie FAGO i amerykańskie Hypertherm.Doskonałe parametry cięcia, stabilne cechy zapewniają doskonały efekt cięcia.Palnik płomieniowy/plazmowy CNC ma funkcję automatycznego regulatora wysokości i automatycznego zapłonu, co jest wygodne w użyciu.
1. Zarówno koniec napędowy, jak i belki poprzeczne przyjmują konstrukcję spawalniczą, której naprężenie zostało odciążone, ma zwartą strukturę, niewielką wagę, dobrą sztywność, niewielkie odkształcenie i artystyczny wygląd.
2. Napęd głównej podłużnej belki końcowej i przesuwanie palnika poprzecznego wykorzystuje serwonapęd i silnik Japan Panasonic, który napędza reduktor Japan SHIMPO przez przekładnię zębatkową.
3. Strona belki końcowej napędzającej wyposażona jest w poziome koła prowadzące, które mogą szczelnie dopasować szynę dociskową koła prowadzącego, regulując jego wał mimośrodowy, dzięki czemu można zapewnić stabilność i dokładność podczas całego ruchu.
4. Wszystkie podłużne szyny prowadzące są wykonane z toru o wysokiej intensywności, cała powierzchnia styku toru ma precyzyjną obróbkę, a dokładne stojaki szlifierskie są instalowane poza prowadnicą.
5. Wzdłużne szyny prowadzące są usztywniane przez dociśnięcie płyty podkładowej i tulei łączącej, co może zapewnić wzdłużną prostoliniowość i równoległość szyny.
6. Automatyczny zapalnik i kontroler wysokości palnika można wybrać zgodnie z wymaganiami klienta, z wygodną obsługą.
Przyjęcie japońskiej głowicy tnącej Panasonic P80
Oś X napędzana podwójnymi silnikami, oś Y napędzana pojedynczym silnikiem
Francja Schneider elektryka
Norma bezpieczeństwa (2006/42/WE)
3. System CNC Shanghai Fangling F2300:
Do 45 powszechnie używanych bibliotek graficznych
Skalowanie grafiki, obrót, dublowanie
Matryca graficzna, przeplatana i powtarzalna
W zależności od grubości stalowej płyty może automatycznie ograniczać prędkość w rogu, skutecznie zapobiegać nadmiernemu spalaniu
Konwersja między systemem metrycznym a systemem brytyjskim
Korekta graficznej blachy stalowej
Układ współrzędnych można dostosować
Konfigurowalne IO
Kopia zapasowa systemu i parametrów, aktualizacja online
Wszystkie chińskie/języki obce (angielski, japoński, rosyjski, francuski, inny niestandardowy język) menu obsługi, jeden przełącznik klawiatury;
Linia i numer są do wyboru
Wsparcie cięcia krawędzi, cięcie offsetowe
Z wyłączaniem, funkcja pamięci ochrony punktu przerwania
Dynamiczne / statyczne wyświetlanie grafiki, powiększanie / pomniejszanie grafiki, dynamiczne śledzenie punktu cięcia w stanie powiększenia
Obsługuje Wentai, TYPEIII, PM2000 i inne specjalne oprogramowanie do zagnieżdżania;
Przechowywanie plików: elektroniczny dysk pamięci, 1G
Przestrzeń programu użytkownika: 1G
Dokładność sterowania: ± 0,001 mm
4. Regulator napięcia łuku:
Przenośny regulator napięcia łuku HP1201, przeznaczony do przenośnej wycinarki CNC, lekkiej suwnicy CNC.
Może być osadzony w panelu szafki, dobra integracja, proste okablowanie
Nowy projekt marki, użyj SMT (technologia montażu powierzchniowego) i najnowszy projekt chipa!
Kompleksowo zwiększ niezawodność i zdolność przeciwzakłóceniową, dodając różnorodne obwody zabezpieczające;
Wyświetlacz ciekłokrystaliczny, status i parametry wyświetlania w czasie rzeczywistym, prosty i intuicyjny
Wbudowana "izolowana płytka napięciowa", może pasować do wejścia napięcia łuku 1:1 lub 50:1
Inteligentne napięcie łuku, dokładność sterowania, prędkość ręczna, automatyczna czułość i inne regulowane parametry
Konsola „wszystko w jednym”, którą można bezpośrednio osadzić w maszynie do cięcia, w pełni funkcjonalna, kompaktowa obudowa,
Wysoka precyzja zbierania napięcia, silnik prądu stałego ze sterowaniem PWM, płynna praca, wysoka czułość
5. Pistolet do cięcia płomieniem:
Cała maszyna wykonana jest z wysokiej jakości kutej stali
Przyjęcie równej struktury ciśnieniowej
Zewnętrzna średnica rury osłonowej wynosi 30mm i 32mm
Pięć różnych długości rur osłonowych: 180mm, 250mm, 370mm, 450mm
Stelaż można zamontować w czterech różnych pozycjach (poza 90 ° w każdej pozycji)
Dotyczy końcówki tnącej o równym nacisku o stożkowej powierzchni 30 stopni
6. Oprogramowanie Australia FASTCAM (wersja standardowa):
Australijskie oprogramowanie FASTCAM (wersja standardowa) jest oprogramowaniem standardowym, ponieważ do automatycznego zagnieżdżania i strony wspólnej należy wybrać SMARTNEST (wersja Expert) lub FASTCAM (wersja Expert), które mogą konwertować grafikę CAD lub grafikę komputerową na kod G do cięcia części, Pliki kodu G zostaną przywrócone do USB i wprowadzone do maszyny do cięcia, a następnie kontroler automatycznie przekształci kod G w program do cięcia.Ten rodzaj produktu wyposażony jest w interfejs USB wygodny do transmisji programu.Ustaw wartość kompensacji szczeliny w oprogramowaniu do zagnieżdżania.Oprogramowanie programowe ZZ-TL (opcjonalnie FASTCAM) to automatyczny system programowania i zagnieżdżania oparty na AutoCAD, zaprojektowany dla wszystkich rodzajów maszyn do cięcia CNC, może pomóc użytkownikom w maksymalnym rysowaniu, programowaniu i zagnieżdżaniu, jest nie tylko łatwy w obsłudze, ale przynoszą również oczywiste korzyści ekonomiczne dla użytkowników.
- Metoda rysowania: wykorzystanie potężnej funkcji rysowania AutoCAD do rysowania części, zagnieżdżania i przetwarzania danych plików DXF, DWG;automatycznie generuje niezbędne kody cięcia.
- Proces cięcia: punkt wcięcia może znajdować się od rogu lub krawędzi;sposób cięcia można wybrać cięcie okrągłe lub liniowe;funkcja kompensacji szczeliny może obliczyć rzeczywistą trajektorię cięcia;Ścieżkę i kierunek cięcia można dowolnie ustawiać.
- Nesting oznacza: w oparciu o swobodne działanie programu AutoCAD na rysowaniu części, takie jak translacja, obrót, replikacja, lustrzane odbicie, skalowanie, szyk itp., nesting może zostać powiększony w celu dokładnej obróbki za pomocą technologii operacji okna.
- Symulacja ekranu: rzeczywista trajektoria przetwarzania cięcia może być symulowana na ekranie, symulując proces cięcia i można ją dowolnie powiększać, przesuwać.
- Inteligentne oprogramowanie do zagnieżdżania obsługuje R12, R13, R14, A4, 2002, 2004, 2005, 2007 i inne edycje AutoCAD.
Parametry:
Nie | Akcesorium | Model |
1 | System CNC | F2300A Szanghaj Fangling |
2 | Elektryczne | Schneider-Francja |
3 | Silnik | WUZENMING-Changzhou |
4 | Prowadzić samochód | HUNPHREY-NIEMCY |
5 | Reduktor prędkości | HUNPHREY-NIEMCY |
6 | Stojak | 7-stopniowy bieg-Wuxi |
7 | Oprogramowanie | Szybka kamera |
8 | Silnik osi Z | DEVOTER-Tajwan |
9 | Łożysko | SKF-Szwecja |
10 | Łańcuch holowniczy | Wysoki standard przemysłowy nylonowy łańcuch holowniczy |
11 | Szyna pozioma | Podwójne wrzeciono - Tajwan |
12 | Moc plazmy | HUAYUAN-Chendu |
13 | Regulator napięcia łuku | POZIOM HP201 |
14 | Urządzenie do wypalania | Wuxi Longteng |
15 | Urządzenie antykolizyjne | HEAVTH |
16 | Głowica tnąca | P80-Japonia Panasonic |
17 | Oprogramowanie | SMARTNEST (edycja ekspercka) |
18 | Oprogramowanie | FASTCAM (edycja ekspercka) |
19 | Moc plazmy | Hypertherm-USA |
20 | Głowica tnąca | Hypertherm-USA |
21 | System operacyjny | STARFIRE-Pekin |
22 | Siłownik | Panasonic – Japonia |
23 | Reduktor planetarny | HUNPHREY-Tajwan |
24 | Standardy bezpieczeństwa | CE NR-12 |
