Firma maszynowa Anhui YUANJING
Obroty:
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUAN |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Stacja 32 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | 17000-29000USD |
| Szczegóły pakowania: | drewniane pudło |
| Czas dostawy: | 25 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 30 ZESTAWÓW |
| Typ maszyny: | Maszyna do wykrawania | Źródło prądu: | Mechaniczny |
|---|---|---|---|
| Siła nominalna: | 250 zł | Maksymalna grubość: | 6 mm |
| High Light: | Wykrawarka CNC typu serwo,wykrawarka rewolwerowa CNC |
||

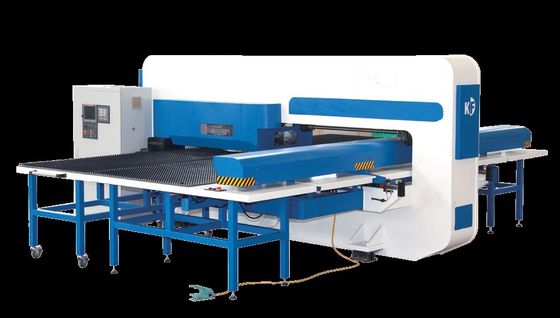

Servo Type CNC Turret Punch Press Machine z automatycznym indeksem
Główne cechy
Nowe prasy rewolwerowe T30 są produkowane jako sztywne typu zamkniętego Konstrukcja stalowa w strukturę sztywną, system analizy skończonej został wykorzystany w procesie projektowania i symulacji, aby umożliwić minimalne ugięcie podczas pracy.Podczas procesu wykrawania nie dochodzi do ugięcia między głowicą a narzędziami, co zwiększa trwałość narzędzia.Wykrawarki rewolwerowe serii T30 mają 2 modele z 27 stacjami/700 skoków i 33 stanowiska/900 skokami, co pozwala na natychmiastowe wykonanie wszystkich prac nawet na bardzo skomplikowanych produktach arkuszowych.Tak więc wykrawarki rewolwerowe T30 zapewniają kompletne rozwiązanie przy optymalnych kosztach.
• Serwosilniki Siemens AC na wszystkich osiach
• Wysoka cenna możliwość pozycjonowania z liniowym systemem sań na wszystkich osiach.
• Typ platformy po stronie mostka lub przenośny panel sterowania CNC
• Wyjścia/wejścia sterowania CNC dla stołu próżniowego i jednostki filtrującej
• Wysoka zdolność odkurzania przy mniejszym zużyciu energii
• Niezależny system stołu do cięcia
• Możliwość cięcia wielogłowicowego plazmą i wielogłowicowym tlenem.
• Dokładność pozycjonowania +/- 0,02 mm.
• Prędkość pozycjonowania +/- 30m/min.
- Konstrukcja ramy „O” przetestowana przez oprogramowanie do analizy elementów skończonych, precyzyjnie obrobiona i odprężona w celu zapewnienia wysokiej precyzji
- Hydrauliczne wykrawanie z indeksowaną stacją narzędziową o 360 ° w krokach co 0,001 °
- Procesy wykrawania, cięcia i formowania podlegające opcjonalnym dopasowanym oprzyrządowaniu -sterowane przez CNC według materiału

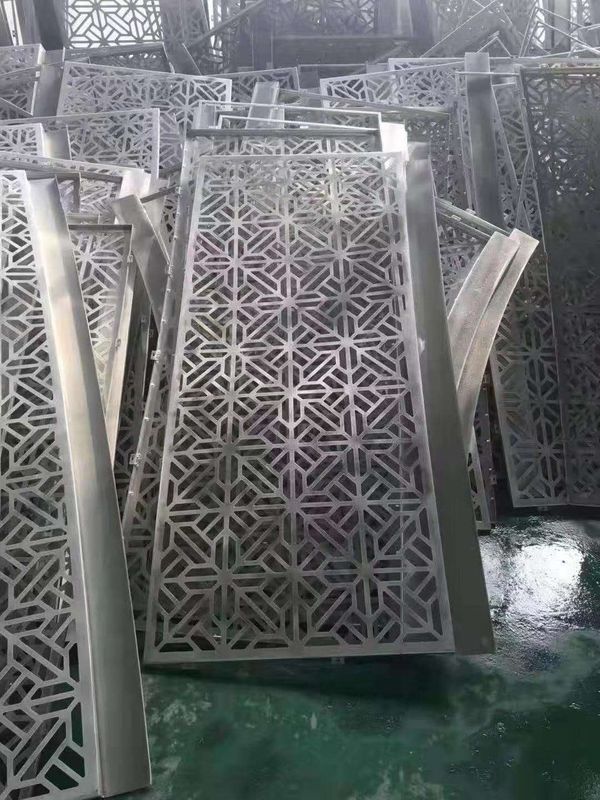

- Możliwość produkcji nie tylko elementów 2D, ale po wyposażeniu w specjalne narzędzia może tworzyć formy 3D, które nie byłyby możliwe przy zastosowaniu procesu profilowania
- Wysoka szybkość skubania 600 uderzeń na minutę w skoku 1 mm
- Silniki o dużej wydajności i precyzyjne prowadnice na wszystkich osiach zdolne do osiągania wysokich prędkości roboczych

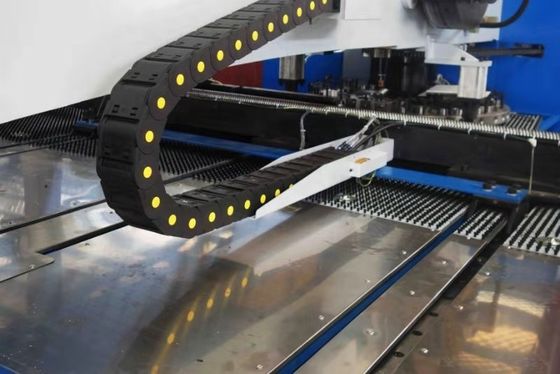

- Sztywna belka wyposażona w dwa zaciski do blach, które mogą pozycjonować arkusze o grubości do 8mm
- Bardzo dokładna powtarzalność 0,04mm
- Siła docisku regulowana CNC od 100kg do 1000kg
- Funkcja zmiany pozycji
- Wysokie prędkości przetwarzania i szybkości przesyłania danych
| Nie. | Nazwa | Parametry | Jednostka | Uwaga |
| 1 | Ciśnienie nominalne | 300 | KN | 30(T) |
| 2 | Struktura stojaka | „O” | Zamknięte | |
| 3 | Struktura wieży | Gruby | mm | W górę:80/w dół:70 |
| 4 | Struktura formy | Seria 85 zorientowana na długi czas | Ogólny typ międzynarodowy | |
| 5 | Struktura/liczba zacisku | Pełny typ pływający | zestawy | 2 |
| 6 | Numery automatycznego indeksowania | zestawy | 2 (opcjonalnie) | |
| 7 | Tryb transmisji z automatycznym indeksowaniem | Turbina i robak | ||
| 8 | Liczba sterowanych osi | 3/4(X/Y/T/C) | osie | Indeks automatyczny (opcjonalnie) |
| 9 | Repozycjonowanie cylindra | 2 | zestawy | |
| 10 | Konstrukcja blatu | Brushuniwersalna piłka mieszana | ||
| 11 | Dystrybucja stacji wieżyczki | ABCD | standard | |
| 12 | Dokładność wykrawania | ±0,1 | mm | |
| 13 | Powtórz dokładność pozycjonowania | ±0,02 | mm | |
| 14 | Głębokość gardła | 1280 | mm | |
| 15 | Uderzenie ciosu | 40 | mm | |
| 16 | Maks.częstotliwość wykrawania | 800 | t/min | |
| 17 | Maks.rozmiar płyty do przetwarzania | 2500/5000*1250 | mm | Pozycjonowanie wtórne |
| 18 | Maks.obróbka grubości płyty | 6 | mm | |
| 19 | Maks.prędkość podawania płyty | 60 | m/min | |
| 20 | Maks.średnica (po przebiciu) | 88,9 | mm | |
| 21 | Maks.waga przedmiotu obrabianego | 150 | kg | |
| 22 | Prędkość obrotowa wieży | 30 | obr/min | |
| 23 | Moc silnika głównego | 11 | KW | |
| 24 | Zużycie gazu | 0,15 | m³/min | |
| 25 | Ciśnienie gazu | 0,6 | MPa | |
| 26 | Wymiar (dł. * szer. * wys.) | 5400*5200*2600 | mm | |
| 27 | Waga | ≈12 | T | |
| 28 | System CNC | FANUC OI-PD | ||
| 29 | Oprogramowanie do programowania | CNCKAD (oryginalny ) | ||

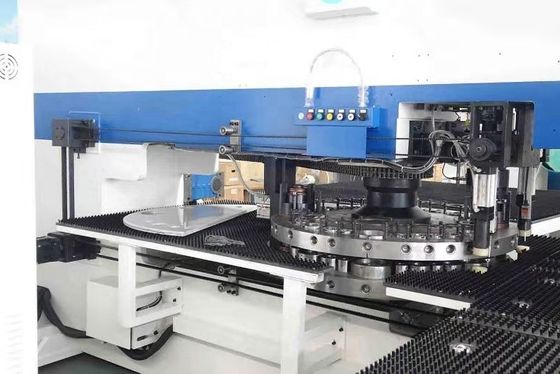

Stacja matryc przydzielona w wieżyczce.
| Typ stacji |
Narzędzie Rozmiar(mm) |
16 stacji Wieżyczka |
20 stacji Wieżyczka |
24 stacje Wieżyczka |
32 stacje Wieżyczka |
| A | Φ1,5-φ12,7 | 6 | 8 | 12 | 16 |
| b | φ12,7-φ31,8 | 6 | 8 | 8 | 12 |
| C | φ31,8-φ50,8 | 2 | 2 | 2 | 2 |
| D | φ50,8-φ88,9 | 2 | 2 | 2 | 2 |
