Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUAN |
Orzecznictwo: | CE,ISO,UV |
Numer modelu: | SB63NC |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 9000-16000USD |
Szczegóły pakowania: | drewniane pudło |
Czas dostawy: | 25 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 50 zestawów |
System sterowania: | Jednostka NC | Maksymalna zdolność gięcia: | Φ63x3mm |
---|---|---|---|
Promień gięcia: | 50~280mm | Kąt gięcia: | 0~195° |
Prawidłowa długość trzpienia: | 2800mm | Dokładność gięcia: | ±0,15° |
High Light: | Giętarka do rur CNC SB63NC,Giętarka do rur CNC 2800 mm,hydrauliczna giętarka do rur cnc |
SB63NC Giętarka do rur aluminiowych E, Giętarka do rur w obiektach sportowych
Półautomatyczne giętarki do rur NC są zaprojektowane jako alternatywa dla giętarek do rur CNC o niższych kosztach niż modele CNC.Pomoże Ci osiągnąć cel w najbardziej ekonomiczny sposób przy gięciu rur i rur.
Wykorzystuje jednoukładową jednostkę NC do kontroli pracy.Podawanie i obrót są ustawiane ręcznie, gięcie sterowane jest siłownikiem hydraulicznym.Nadaje się do gięcia prostych części giętych lub prostych części wielopłaszczyznowych o średniej objętości.
Możemy go używać do gięcia różnych materiałów, takich jak stal nierdzewna, aluminium, miedź, stal węglowa itp.
Parametry
Parametry | SB63NC |
System sterowania | Jednostka NC |
Maksymalna zdolność gięcia | Φ63x3mm |
Promień gięcia | 50~280mm |
Kąt gięcia | 0~195° |
Prawidłowa długość trzpienia | 2800mm |
Prędkość gięcia | 45°/s |
Dokładność gięcia | ±0,15° |
Moc silnika głównego | 5,5 kW |
Ciśnienie hydrauliczne w układzie | 12MPa |
System chłodzenia | chłodzenie wodne |
Rozmiar | 3800×1050×1300mm |
Cechy/Wyposażenie:
Ramię zginające (oś C) hydraulicznie, matryca zaciskowa hydraulicznie, matryca ciśnieniowa hydrauliczna
Ruch matrycy (zacisk główny, zacisk ciśnieniowy, trzpień, wzmacniacz) przez hydraulikę

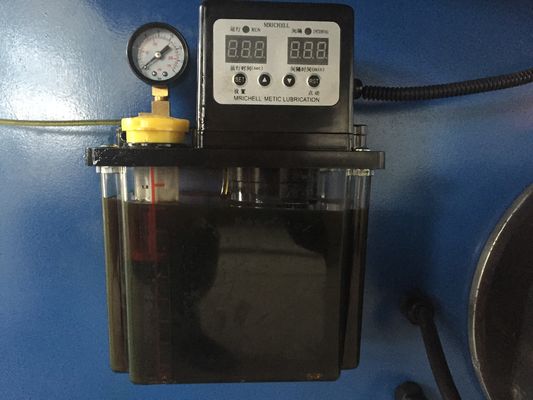

Z korkiem mechanicznym rurki, automatycznym smarowaniem trzpienia (nie nadaje się do gęstego oleju smarowego), przewidywanym zespołem chowającym trzpień Przewidywany zespół chowający trzpień.Przyjmuje importowany specjalny system kontroli.Z wysoką stabilnością.
System chłodzenia wodą w standardzie, opcja: wentylator lub klimatyzacja
Szybkość przetwarzania jest szybka, a procesja wysoka.Nadaje się do dużych prędkości.
Posiada funkcje ręcznego, impulsowego, automatycznego, ustawiania, zmiany programu, pojedynczego kroku i tak dalej.
Jest to automatyczna giętarka NC sterowana przez PLC, wydajną, ekonomiczną automatyczną giętarkę do rur.
Przyjęty panel operacyjny i system sterowania PLC, proste menu trybu, dokładne, szybkie, kompletne
funkcje obsługi ręcznej, inching, ustawianie ofert, zmiana programu.
Jeden zestaw oprzyrządowania zainstalowany na maszynie.
Łatwy w obsłudze drążek do obsługi pedału i zatrzymania awaryjnego.
Volatge zgodnie z wymaganiami klienta.
Giętarka do rur NC jest sterowana przez mikrokomputer |
Posiada sterowanie ręczne, sterowanie półokrągłe i pełną automatyczną kontrolę |
Automatyczna ochrona przed przeciążeniem |
Automatyczne wykrywanie awarii maszyn i awarii operacyjnych |
Mobilny przełącznik nożny ma funkcję pilnego zatrzymania |
Ekran pokazuje przycisk dotykowy |
Automatyczna funkcja pamięci |
Funkcja automatycznej ochrony przed awarią zasilania; |
Narzędzia:
Narzędzia standardowe: matryca do gięcia, matryca zaciskowa, matryca dociskowa.
Opcjonalne narzędzia: matryca wycieraczki, trzpieńdo skutecznej kontroli deformacji i marszczenia obrabianej rury podczas gięcia.Gięcie bez trzpienia jest stosunkowo proste.Generalnie, rura o małej średnicy, np. rura 6-8 mm, która sama ma większe podparcie, nie jest konieczne stosowanie trzpienia, a eliptyczność mieści się w granicach 5% zewnętrznej średnicy rury.Niektóre rury ocynkowane i rury żelazne o dużym promieniu gięcia i grubych ściankach mogą być również wykonane bez trzpieni.Jednak w przypadku rur cienkościennych o małym promieniu gięcia i dużej średnicy należy zastosować trzpień do podparcia wewnętrznej ściany rury, aby zapobiec owalnym przekrojom i marszczeniu po wewnętrznej stronie.
Materiał narzędzi: wybierane głównie w zależności od materiału rury i trudności gięcia.Typowe materiały to 45 #, Cr12, nylon przemysłowy, 42MrMo, miedź.Generalnie używamy 42MrMo, jest on hartowany próżniowo, powierzchnia jest azotowana, a twardość powierzchni formy jest nie mniejsza niż HRC55, aby zapewnić odporność formy na zużycie.
Rozmiar narzędzi: dostosowane do promienia gięcia różnych rur.

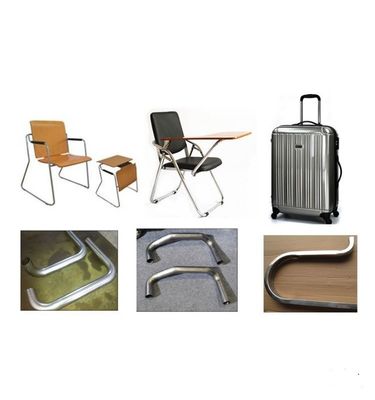

Próbki:
Osoba kontaktowa: sales
Tel: 18955590514
