Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUAN |
Orzecznictwo: | CE,ISO,UV |
Numer modelu: | 5000 ton |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 320000USD-390000USD |
Szczegóły pakowania: | Kontenery |
Czas dostawy: | 60 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 50 zestawów |
Nazwa: | Prasa hydrauliczna do kucia na zimno | Nacisk: | 5000 ton |
---|---|---|---|
Ciśnienie robocze: | 80 MPa | Rozmiar stołu roboczego: | 1250x1250mm |
Siłownik: | 60x3 kW | Światło dzienne: | 1100 mm |
High Light: | Prasy hydrauliczne 80Mpa,prasy hydrauliczne 5000ton,prasa hydrauliczna do kucia na zimno 1250x1250mm |

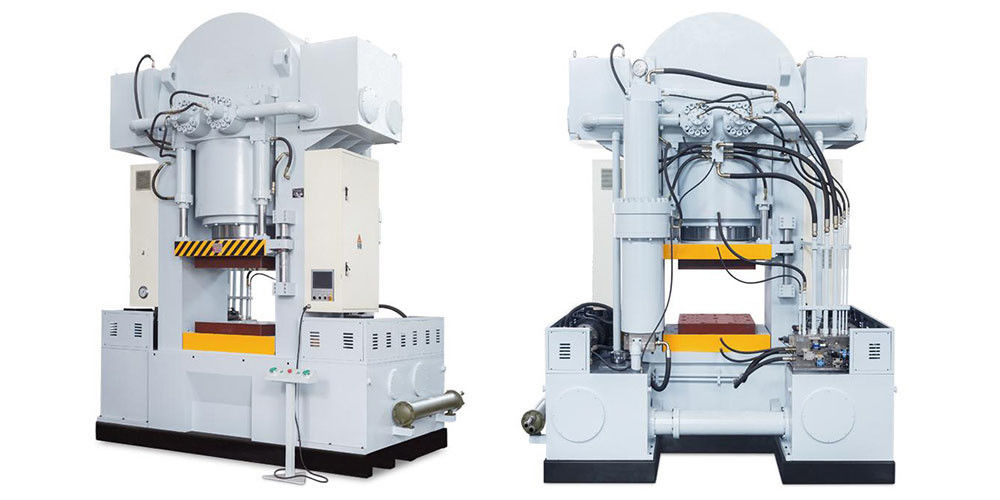

5000Ton NONSTICK PAN PATELNIA DO KUCIA NA ZIMNO PRASA HYDRAULICZNA
Prasa hydrauliczna do kucia na zimno 5000T, stosowana głównie do dolnego garnka indukcyjnego, doniczka nieprzywierająca.Pod ciśnieniem dociśnij do siebie dwa metale.Garnek z podwójnym dnem styka się z warstwą źródła ciepła i szybko przenosi ciepło, co może zapewnić równomierny rozkład ciepła i temperatury.Warstwa wewnątrz doniczki jest gładka, odporna na ścieranie, niełatwo rdzewieć i nie wytwarza związków szkodliwych dla zdrowia ludzkiego.
Podanie:
Kluczowe cechy:
1.Rama jest spawaną konstrukcją ramy, stan siły jest rozsądny, współczynnik bezpieczeństwa projektowego jest wysoki, a żywotność może osiągnąć ponad 15 lat. |
2. Przy pełnym obciążeniu odkształcenie stołu wynosi tylko 0,5 ~ 1 mm / m, zapewniając wysoką precyzję tłumienia. |
3.Główny cylinder wykorzystuje międzynarodową zaawansowaną technologię uszczelnienia kompozytowego zapobiegającego wyciekom i technologię uszczelnienia metalowego pierścienia rozprężnego, co może znacznie poprawić niezawodną żywotność uszczelnienia cylindra. |
4.Tłok cylindra wykorzystuje zaawansowaną technologię spawania kompozytowego bimetalu, co poprawia odporność na zużycie i niezawodną żywotność cylindra, a żywotność może osiągnąć ponad 30 000 000 razy. |
5.Szybka technologia cylindrów może realizować brak mocy i szybkie wyłączanie, poprawiać wydajność pracy i oszczędzać energię. |
6.System pompy oleju serwo łączy w sobie szybką bezstopniową regulację prędkości silnika serwo i charakterystykę samoregulacji ciśnienia oleju hydraulicznej pompy oleju, co zapewnia ogromny potencjał oszczędności energii, a wskaźnik oszczędności energii może osiągnąć do 30%-80%. |
Arkusz danych
nO | Nazwa | Parametry |
1 | Model | 5000 ton |
2 | Siła nominalna | 50000KN |
3 | Ciśnienie robocze hydrauliki, Mpa | 80 MPa |
4 | Naciśnij materiał płyty | Stal |
5 | Skok głównego cylindra | 350 mm |
6 | Światło dzienne | 1100 mm |
7 | Główny cylinder ilość | 1 |
8 | Typ ramki | Struktura ramy |
9 | Siła cylindra wyrzutowego | 500 KN |
10 | Skok wyrzutu | 0-350 mm |
11 | Siłownik | 60x3 kw |
12 | Maksymalna prędkość podnoszenia płyty | 200 mm/s |
13 | Szybkość zamykania płyty | 200 mm/s |
14 | Prędkość robocza płyty | 5-19 mm/s |
15 | Waga maszyny | 70 ton |
16 | Rozmiar stołu roboczego | 1250x1250mm |
17 | Wymiary | 3380x1980x4390 mm |
Elementy konstrukcyjne
1. Prasa hydrauliczna ma zabudowaną konstrukcję ramy i składa się z głównej maszyny i mechanizmu sterującego.Sprzęt składa się z całej ramy, instalacji elektrycznej, instalacji hydraulicznej.
2. Mechanizm sterujący składa się z układu hydraulicznego, elektrycznego układu sterowania, ogranicznika skoku, rurociągów, elektrycznej skrzynki sterowniczej i innych części pomocniczych.Instalacja elektryczna i stacja hydrauliczna są połączone w jedno przewodami olejowymi i przewodami w celu realizacji całej procedury.

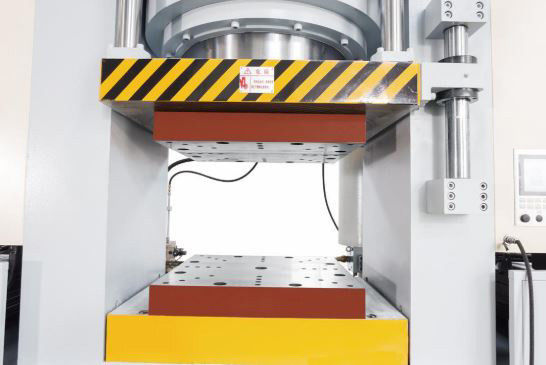

3. Główny korpus zjeżdżalni to cała stalowa płyta nr 45.Płyta dolna zamka to cała płyta stalowa zapewniająca odpowiednią sztywność i wytrzymałość.Prowadzenie suwaka jest w stylu klina bocznego z czterokątną i ośmioma powierzchniami ciernymi prowadnicą, co zapewnia wysoką precyzję i sztywność.Po regulacji nie występuje różnica w precyzji, precyzja jest dobrze zachowana, a odporność na ugięcie pod obciążeniem jest duża, zapewniając precyzję działania prowadnicy, że prowadnica może wytrzymać duże obciążenie mimośrodowe i że prowadnica działa płynnie bez drgania.Szyna prowadząca obok prowadnicy wykonana jest ze stopu na bazie miedzi, przyjmuje strukturę rowka olejowego w kształcie łuku, aby upewnić się, że olej szyny prowadzącej nie wycieka, zwiększa odporność prowadnicy na zużycie.Na prowadnicy znajdują się specjalnie zaprojektowane otwory wlewu oleju do automatycznego napełniania olejem, poniżej znajduje się pojemnik na olej, aby uniknąć zabrudzenia podłogi olejem.
Hydrauliczny układ sterowania
1. Hydrauliczny układ sterowania znajduje się głównie po stronie sprzętu, na którym zaprojektowano platformę bezobsługową, ma schludny wygląd i jest łatwy w utrzymaniu.Układ hydrauliczny składa się ze zbiornika oleju, głównego układu hydraulicznego sterowania, stacji pomp, manometru, filtra siatkowego i innych akcesoriów.Są one połączone w cały układ sterowania hydraulicznego głównie za pomocą rurociągów.
2. Układ hydrauliczny charakteryzuje się głównie sterowaniem proporcjonalnym i serwo w pętli zamkniętej, kontrolą podwójnej ochrony podpory itp.
3. Zbiornik oleju został ustawiony wymuszony system filtrowania chłodzenia (przemysłowe urządzenie do chłodzenia wodą typu płytowego, chłodzenie wodą obiegową, temperatura oleju ≤55 ℃, upewnij się, że maszyna może równomiernie tłoczyć w ciągu 24 godzin.), aby zapewnić kontrolę temperatury oleju w dozwolonym zakresie .Typ ostrzeżenia o temperaturze oleju: olej do 40 ℃, alarm temperatury pojawia się na ekranie dotykowym, automatyczna praca układu wymuszonego chłodzenia.Olej do 55 ℃, silnik wyłączony, zatrzymanie pracy, alarm temperatury pojawia się na ekranie dotykowym.
4. Ciśnienie suwaka jest regulowane za pomocą proporcjonalnego zaworu ciśnieniowego i ręcznego zdalnie regulowanego zaworu ciśnieniowego;Tryb 2 można dowolnie przełączać.(W systemie zainstalowane jest urządzenie przyspieszające i zwalniające do sterowania ciśnieniem i wahaniami przepływu serwa, które może poprawić stabilność sterowania ciśnieniem.) Ciśnienie w trybie regulacji proporcjonalnej jest ustawiane i wyświetlane bezpośrednio na ekranie dotykowym.Precyzja wyświetlania ciśnienia wynosi 0,1 MPa, a precyzja kontroli ciśnienia jest mniejsza niż ± 0,3 MPa.
